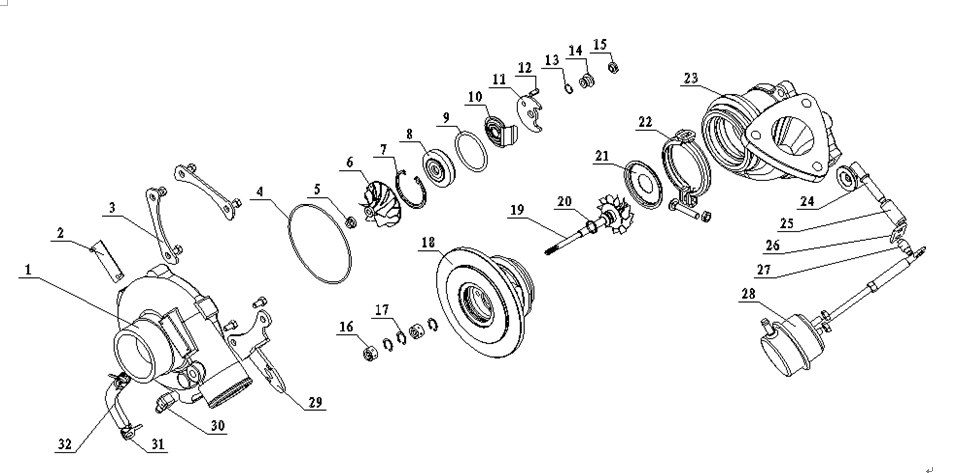

Базовая конструкция турбокомпрессора

Основы турбокомпрессора

Турбокомпрессоры являются ключевым компонентом современных двигателей с наддувом. Он использует энергию выхлопных газов, излучаемую двигателем для обдува турбины, и приводит в движение вращающуюся лопасть коаксиального компрессора на высокой скорости.Компрессор сжимает свежий воздух и подает его в двигатель для работы, тем самым значительно улучшая мощность двигателя, уменьшая расход топлива, уменьшая шум и сточные воды. Эффективно улучшить мощность двигателя, экономичность и экологичность.

Турбокомпрессор - это высокоэффективный, энергосберегающий и экологически чистый высокотехнологичный продукт, который работает с двигателями и все чаще используется в автомобилях, машиностроении, генераторных установках, на судах и в других областях.

Главная особенность турбонагнетателя выхлопных газов состоит в том, что в областях, где плато тонкое, мощность двигателя без турбонагнетателя уменьшается, и двигатель с турбонагнетателем может компенсировать пониженную мощность. Двигатель малого объема может производить мощность двигателя большого объема. Такой же объем расхода топлива двигателя значительно экономится, топливо полностью сгорает в цилиндре, уменьшается загрязнение выхлопных газов автомобиля и достигается экологическая защита окружающей среды.

Основные параметры турбокомпрессора

1 коэффициент давления π

Относится к отношению давления на выходе компрессора к давлению на входе в компрессор.

После π = P давление / P давление

Р давление относится к абсолютному давлению на выходе компрессора (кПа)

Фронт давления P относится к абсолютному давлению на входе в компрессор (кПа)

2 воздухозаборник

Относится к массе газа, проходящего через компрессор в единицу времени. Единица измерения кг / с (единица измерения кг / ч при испытании стенда).

3 бустер общая эффективность

Общая эффективность бустера - это отношение выходной энергии бустера к входной энергии. Это продукт эффективности компрессора, турбины и механической эффективности.

4Trim значение

Значение Trim - это отношение квадрата диаметра входного отверстия рабочего колеса компрессора к квадрату диаметра выпускного отверстия, умноженное на 100. Значение трима турбины умножается на 100 по сравнению с квадратом диаметра выпускного отверстия и квадратом диаметра входного отверстия.

Значение 5A / R

Значение A / R является важным параметром производительности для турбин и компрессоров. R (Радиус) - расстояние от центра вала турбины до центра тяжести входа турбины (или выхода компрессора). A (Площадь) относится к площади поперечного сечения входа турбины (или выхода компрессора), соответствующего вышеуказанному центру тяжести. Отношение, полученное делением A на R и делением на 25,4, является значением A / R.
